XZF55系列管子纵缝清根铣边机
产品先容

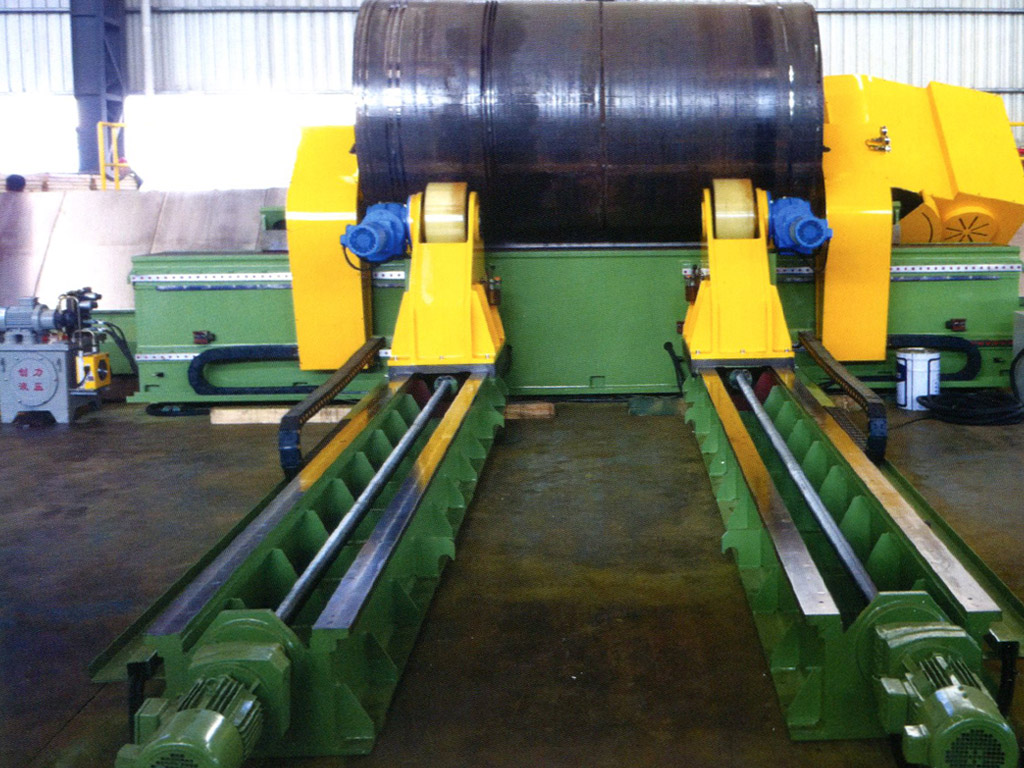

XZF55系列管子纵缝清根铣边机用于钢管外纵焊缝的清根和坡口加工，在大型制管业、风塔制造、桩基制造、压力容器制造等行业有普遍的用途。该装备的问世是大型制管业的一次工艺性刷新，具有诸多优点：快速、高效的加工，能降低工人的劳动强度，提高了生产效率 ；没有由于热量爆发的外来应力，坡口加工爆发的热量可以随着铁屑带走，铁屑可接纳使用 ；具有清洁和灼烁的加工外貌 ；坡口几何形状始终稳固 ；大幅度镌汰焊接填充量，镌汰坡口加工和焊接的事情量 ；降低了情形污染。
|
参数 名称 |
型号 |
XZF55 |
|
适合工件 |
直径 |
￠2000 ～ ￠8000mm |
|
长度 |
1500 ～ 4500mm |
|
|
壁厚 |
10 ～ 120mm |
|
|
重量 |
50 T |
|
|
材质 |
通俗碳钢、Q345钢材 |
|
|
纵向滑台 |
滑台行程 |
6500mm |
|
移动速率（无级调速） |
0 ～ 5000mm/min |
|
|
伺服电机功率 |
11kW |
|
|
斜滑台 （深度调解） |
刀盘高度调解距离 |
200mm |
|
移动速率（无级调速） |
0 ～ 1000mm/min |
|
|
伺服电机功率 |
5kW |
|
|
横向滑台 |
刀盘横向跟踪距离 |
±50mm |
|
刀盘横向调理距离 |
70mm |
|
|
空载速率 |
0 ～ 250mm/min |
|
|
伺服电机功率 |
1.5kW |
|
|
铣削动力头 |
主轴电机功率 |
55kW |
|
主轴电机转速 |
70rpm |
|
|
铣刀盘直径 |
￠950mm |
|
|
第一刀铣削深度 |
40mm |
|
|
最大铣削深度 |
120mm |
|
|
主轴轴承直径 |
￠160/￠240mm |
|
|
主轴直径 |
￠221.4mm |
|
|
滚轮架
|
最大承载 |
50 T |
|
滚轮线速率 |
1000mm/min |
|
|
驱动电机功率 |
1.1kW X2 |
|
|
滚轮移动速率 |
500mm/min |
|
|
驱动电机功率 |
2.2kW X2 |
|
|
滚轮直径 |
￠500mm |
|
|
滚轮宽度 |
200mm |
|
|
滚轮外貌质料 |
PU |
|
|
自动润滑系统 |
润滑系统压力 |
2MPa |
|
润滑点注油量 |
0.1mL |
|
|
润滑周期 |
6 ～ 10min |
|
|
控制系统 |
控制方法 |
PLC+触摸屏 |
|
伺服轴数 |
3 轴 |
|
|
纵向数控滑台位置显示方法 |
数字显示 |
|
|
横向数控滑台位置显示方法 |
数字显示 |
|
|
斜滑台位置显示方法 |
数字显示 |
|
|
坡口形式 |
底部圆角 |
R7 |
|
夹角 |
16° |
|
|
主机外 形 尺寸（长X宽X高） |
9000X3500X2300 |
|
|
装机总功率 |
82kW |
|
|
机床重量 |
约50 T |
|
