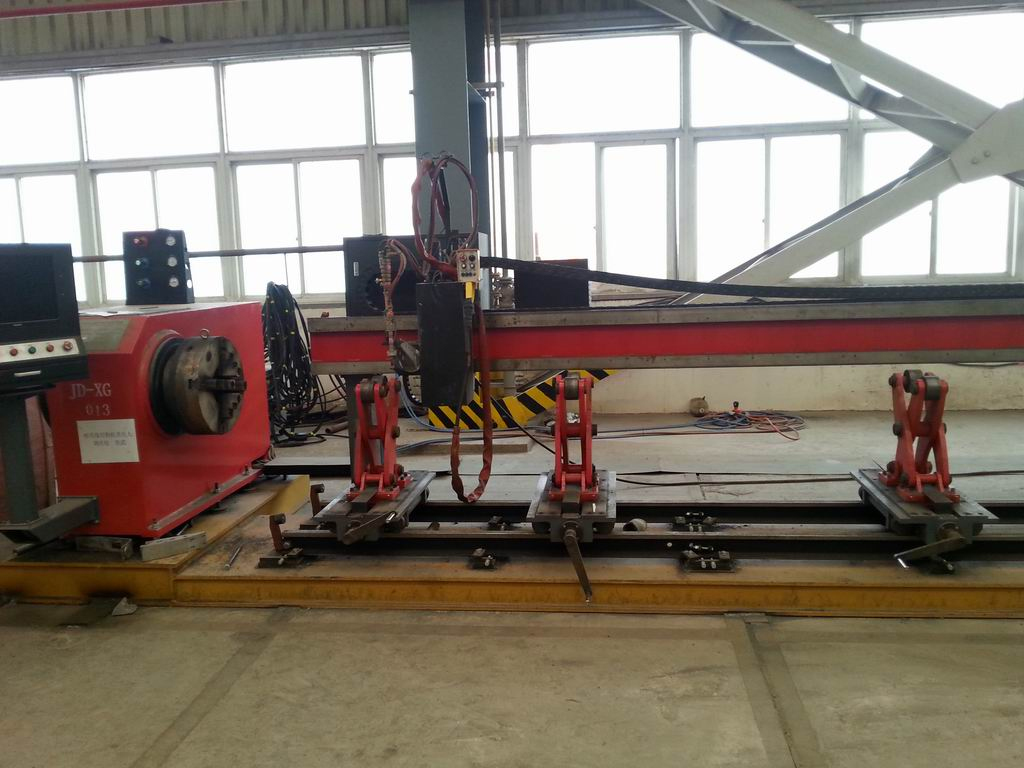

GS/G（C)三轴数控相贯线切割机
产品先容
三轴数控钢管相贯线切割机由管件旋转轴、割炬沿管件轴向水平移动轴、割炬沿管件轴向平面摆动轴、割炬升降轴（附加轴）组成 ，加工钢管直径从60mm-1000mm不等 ，接纳四爪自定心卡盘夹紧 ，最大可加工长度为11800mm,该装备主要用于包括开坡口在内的种种管桁架的支管端部相贯切割 ，相贯孔以及种种形状孔的无坡口切割 。
|
加工管径 |
Φ60-Φ600mm/Φ60-Φ800mm/Φ60-Φ1000mm |
|
加工壁厚 |
5-50mm（等离子切割厚度按电源定） |
|
加工管长 |
MAX:12000mm |
|
管子最大重量 |
5t |
|
卡盘 |
四爪自定心 |
|
卡盘内通径 |
Φ200mm/Φ260mm/Φ380mm |
|
割炬沿管件轴向平面摆动角度 |
35-145°（±55° |
|
主轴旋转 |
无限回转 |
|
最小交织角度 |
20度 |
|
控制系统 |
尊龙凯时HLJD |
|
选配等离子电源 |
海宝Powermax105/海宝MAXPRO200 |
|
选配套料软件 |
上海交大管结构盘算机辅助设计与制造系统STCAD/澳大利亚FastFRAME/ |
